JBQ7 系列双电源自动切换开关

当今科技日新月异,电力系统设备逐渐高集中监控化、智能化方向发展即弱电 ( 电子 ) 控制强电。本公司根据国外先进技术和国 内用户的国际需要开发新一代智能化双电源自动切换系统。它以电新的微机控制系统为核心,电磁电磁兼容性设计抗干扰性强、长期 工作稳定可靠,配以大屏幕背光 LCD 显示,能用户形成一个良好的人机对话界面,操作警示简便及高度智能化,是一种理想的机电 一体机新型双电源自动切换系统。开创了双电源自动切换系统向着智能化,网络化方向发展的新纪元是国内同类产品的最为理想的更 新换代产品。

收藏
  • 商品说明

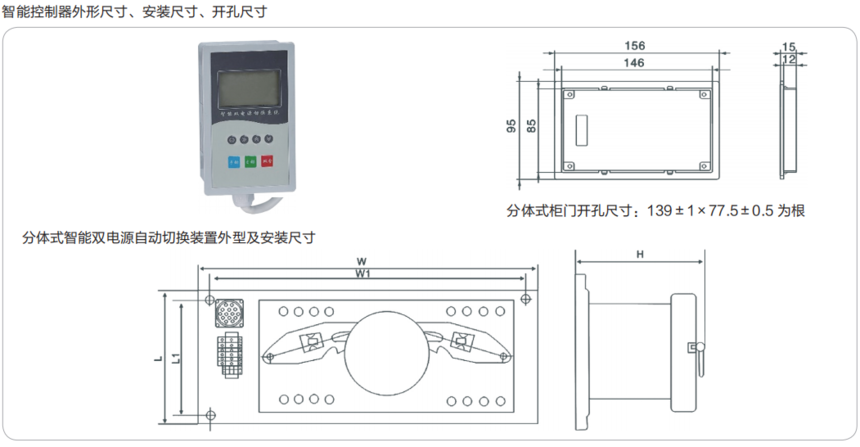

  • 安装图及接线图

适用范围

JBQ7 系列智能双电源自动切换系统适用于交流 50/60Hz,额定电压至 400V,额定电流至 1250A 的双路电源的供电系统中,用以 实现常用电源 (N) 与备用电源 (R) 之间的自动切换 ( 也可设定为手动切换 ),使双电源供电用户实现无人值守变电所。本产品适用于特类、 I 类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的 重要场所


型号含义



正常工作条件

1、周围空气温度为 -25℃ ~+40℃,且 24 小时的平均值不超过 +35℃;

2、大气条件:空气清洁,相对湿度在最高温度 +40℃时不超过 50%,在较低温度时允许有较高的相对湿度,例如 +20℃时为 90%,但应 考虑到由于湿度变化,有可能产生凝露现象。

3、安装地点海拔不超过 2000 米,户外使用。

4、本产品应安装在无剧烈振动和冲击,不足以使电器元件受到不应有腐蚀场所。

5、如果上述条件无能满足时,应由用户和制造厂协商解决。

6、当本产品用户海上石油和核电站时,应另行签订技术协议。


性能

一、智能系统工作原理

控制器对两路电压同时进行检测,对高于额定值110%(可调)的电源电压判为过电电压、低于额定值85%(可调)的判为欠(或失)电压, 微机控制电路对上述检测结果进行逻辑判断,处理结果通过延时 ( 可调 ) 电路驱动相应的指令向电动操作机构发出分闸或合闸指令,上述检 测结果可在智能自动控制面板 LCD 显示屏上显示出来,也可以同时通过串口与计算机相连采用软件控制,供用户查找原因,以便用户在最 短的时间里修复线路,使用双电源供电恢复原状态。


二、智能自动控制器按控制功能分为三种

1、自投自复 (R) 适用电网与电网 智能自动控制器对两种电源 ( 即常用电源和备用电源 ) 进行自动切换,正常状态时由常用电源供电,当常用电源出线故障或异常 ( 任何 一相电压发生过压、欠压、失压或缺相)时,经已设定 ( 可调 ) 的延时时间自动切换备用电源供电当常用电源恢复正常后,经已设定 ( 可调) 的延时时间自动返回至常用电源供电,当备用电源出线故障或异常 ( 任一相电压发生过压、欠压、失压或缺相 ) 时,控制器发出常用或备用 电源报警。

2、自投不自复 (S) 适用于电网与电网。 自投不自复的自动控制器对两路电源 ( 即常用电源或备用电源 ) 进行自动切换。在任一电源出线异常 ( 任一相电压发生过压、欠压或缺 相)时,经已设定的延时自动切换至另一正常电源,但当异常电源恢复正常后,不能自动回复。

3、电网与发电(F)(当用于电网与发电系统时,转换时间应设定为15秒)电网一发电的自动控制器对电网和发电两路电源进行自动切换, 在电网电压低于 85% 额定电压时,经发电延时指令发出发电指令 ( 以一组常开常闭触电输出 )。当发电电压达到 85% 额定电压时,先从电 网断开负载电路,经卸载指令,卸去次要负载 ( 以另一组常开常闭触电输出 ),再经延时转换至发电电源。当电网恢复正常 ( 达到 85% 额定 电压以上 ) 后,经智能控制器逻辑判断,自动将负载电路从发电电源断开,切换到电网供电。


三、当常用电源不正常时,微机将检测当前预置工作状态 1 手动、自动、自复、不自复和备用电源是否正常决定是否切换。启动备用电源, 系统负载由备用电源供电。


JBQ7 智能双电源切换开关状态填值表



四、双电源供电双分状态 系统负载于双分状态时,不论两组电源是否正常以及系统“手动”和“自动”的预置状态,系统都仍然保持在双分状态。只有在操作 按键盘 ( 手动 ) ( 自动 ) 后,才将系统工作转入非双分状态 ( 手动一常用一备用或自动一自复一不自复 ) 负载才有供电,并按上述处理。 五、开关功能:

 1、过负荷和短路保护;

 2、断相、短路保护;

 3、失压、欠压、过压保护;

 4、具有自动切换时间可调,1 秒一 30 秒;

 5、高性能单片机程序控制,抗干扰能力强,保护精度高;

6、具有体积小,稳定性高、连续工作可靠等优点;

 7、具有中央微机控制通讯接口;

 8、无噪音运行,节能降耗,符合国家绿色电气产品标准;

 9、具有远距离控制消防信号输出。


主要技术参数
