JBM6 系列塑料外壳式断路器

JBM6 系列塑料外壳式断路器 ( 以下简称断路器 ),其额定绝缘电压为 800V(JBM1-63 为 500V),适用于交流 50Hz,额定工 作电压 690V 及以下 (JBM1-63 为 400V),额定工作电流至 800A 的电路中作不频繁转换及电动机不频繁起动 (JBM6-800 无电动 机保护型 ) 之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏。

收藏
  • 商品说明

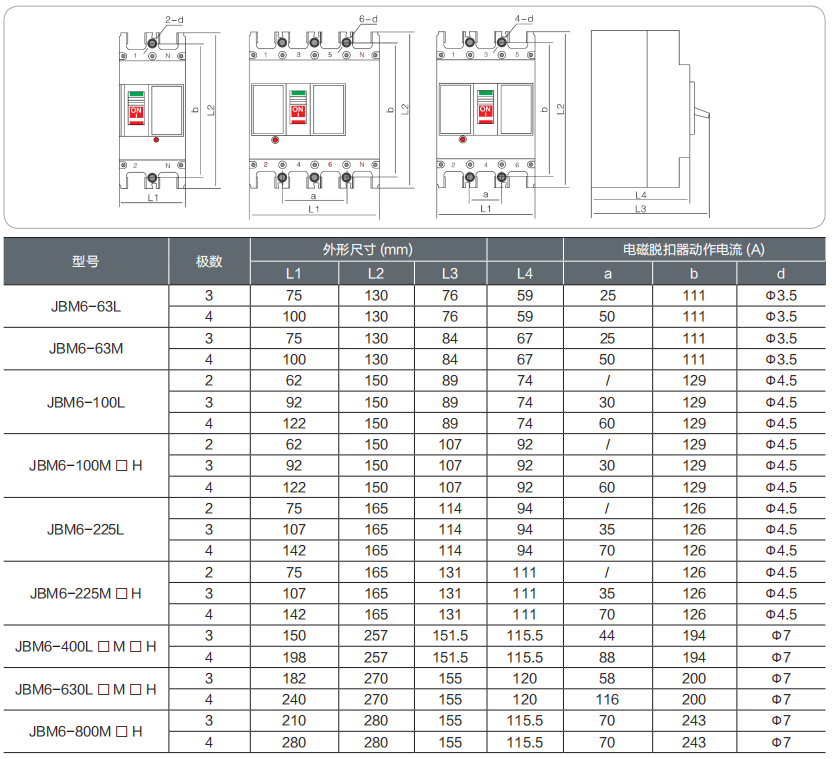

  • 外形及安装尺寸

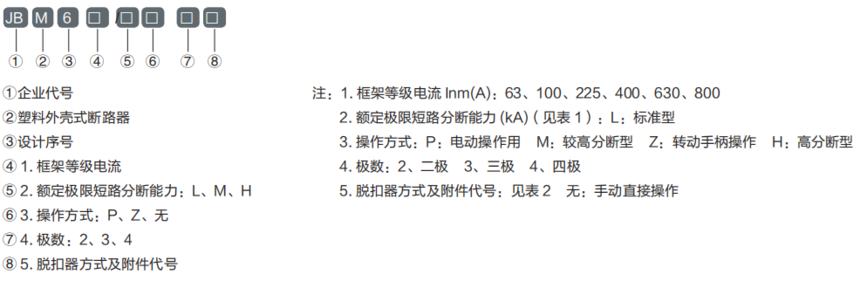

型号含义

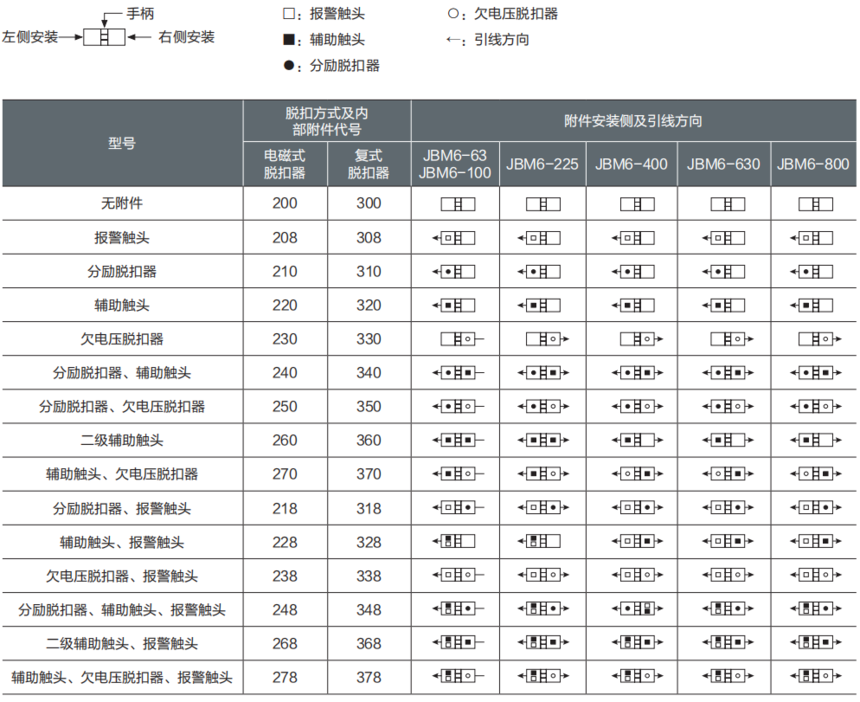

脱扣器方式及附件代号

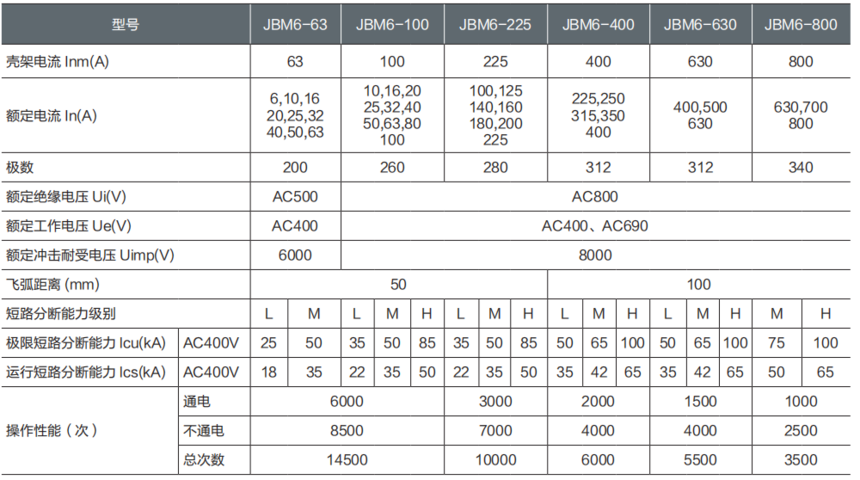

技术参数



保护特性



断路器的分类

按极数分:二极、三极、四极 按用途分:配电用、电动机保护用 按操作方式分:A. 手柄直接操作;B.电动操作 ( 用 P 表示 );C. 旋转式手柄操作 ( 开关柜用,用 Z 表示 )


正常的使用、安装和运输条件


◆正常使用条件:

 a) 用围空气温度上限不超过 +40℃,下限不低于 -5℃,24h 内的平均值不超过 +35℃;

 注:在周围空气温度高于 +40℃或低于 -5℃的条件下使用的断路器应与制造厂协商。

 b) 安装地点的海拔高度不超过 2000m;

c) 大气的相对湿度在周围最高温度 +400C 时不超过 50%j 在较低的温度不可以有较高的相对湿度 ( 例如 20℃时为 90%),并考虑到因温 度变化发生在产品表面上的凝露。 ◆正常安装条件:

 a) 安装类别:断路器主电路Ⅲ类,控制电路和辅助电路为Ⅱ类;

 b) 安装条件:一般应垂直安装,也可水平安装 ( 横装 );

 c) 污染等级:3 级;

 d) 外磁场:安装场所附近的外磁场在任何方向不超过地磁场的 5 倍。
