HR5 系列熔断器式隔离开关

HR5 系列熔断器式隔离开关 ( 以下简称开关 ) 主要用于额定电压交流 415V 和 690V(45~62Hz),约定发热电流至 630A 的具 有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关,并作为电路保护用,但一般不作为直接开闭单台电 动机之用。

收藏
  • 商品说明

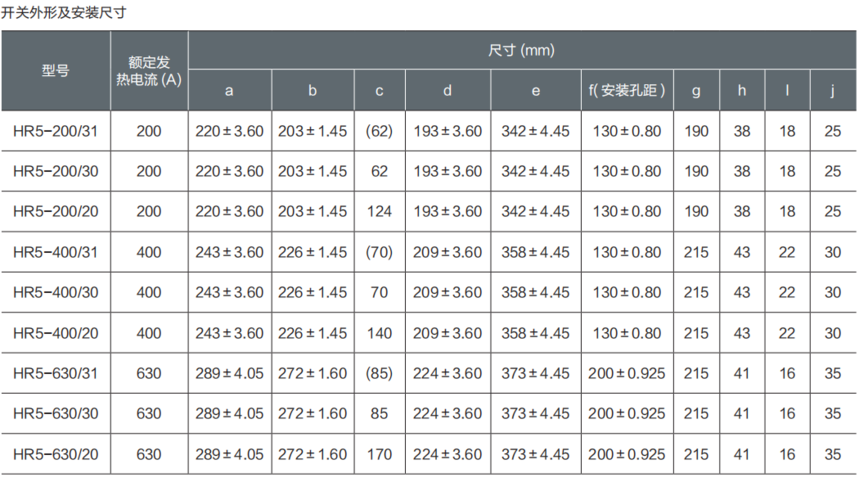

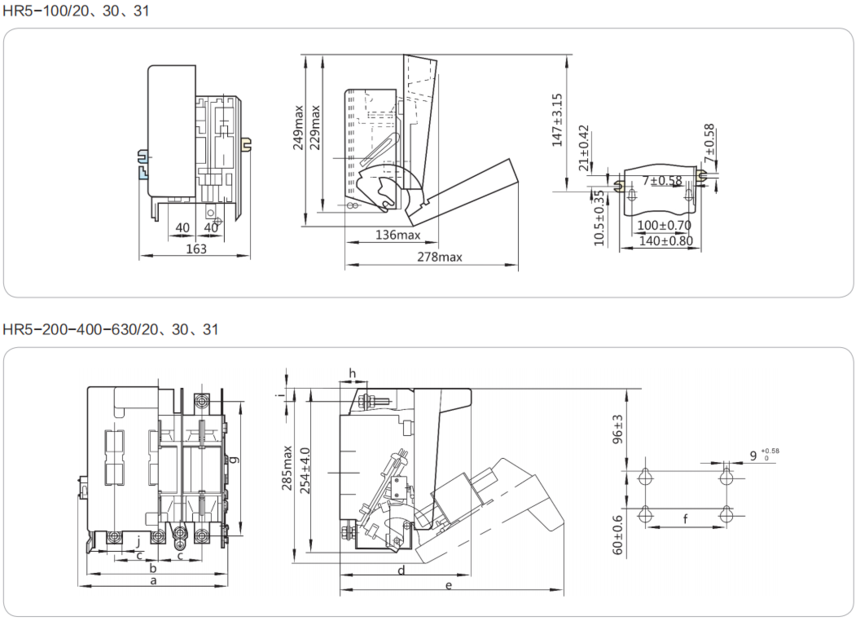

  • 外形及安装尺寸

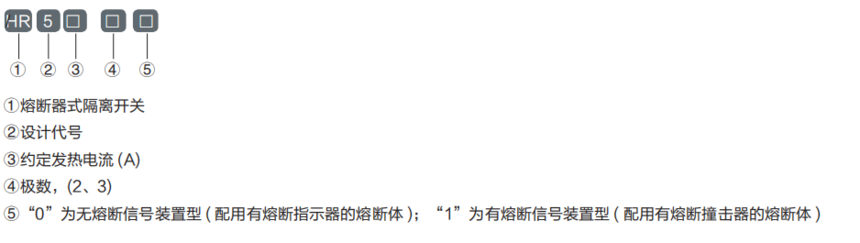

型号含义



正常工作条件和安装条件

1. 周围空气温度不高于 +40℃,不低于 -5℃。

2. 安装地点的海拔不超过 2000m。

3. 湿度: 最高温度为 +40℃时,空气的相对湿度不超过 50%,在较低的温度下可以允许有较高的相对湿度,例如 20℃时达 90%。对由于温度变 化偶尔产生的凝露应采取特殊的措施。

4. 周围环境的污染等级为 3 级。

5. 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘 的气体和尘埃。


主要参数及技术性能

1. 额定绝缘电压:1000V。

2. 额定工作电压:415V、690V 两种;

3. 额定工作电流:415V:100A、200A、400A、630A 四种;

 690V:100A、200A、315A、425A 四种。

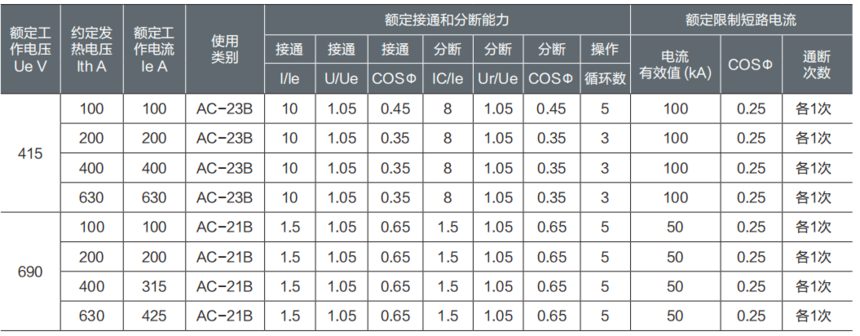

4. 开关的接通和分断能力和额定熔断短路电流 ( 见表 1)。

5. 开关的机械寿命分别为 3000 次 (100A、200A) 和 1000 次 (400A、630A)。

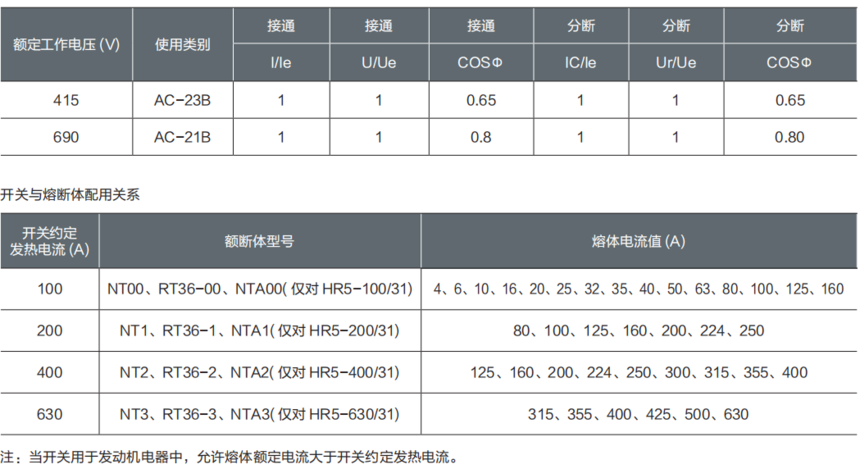

6. 开关的电寿命分别为 300 次 (100A) 和 200 次 (200A、400A、630A) 接通与分断条件按 ( 表 2)。

7. 辅助开关 (Lx19K) 的额定工作电压交流 380V,额定发热电流 5A,额定控制容量 300VA。
